瀝青泵保溫套結構分析

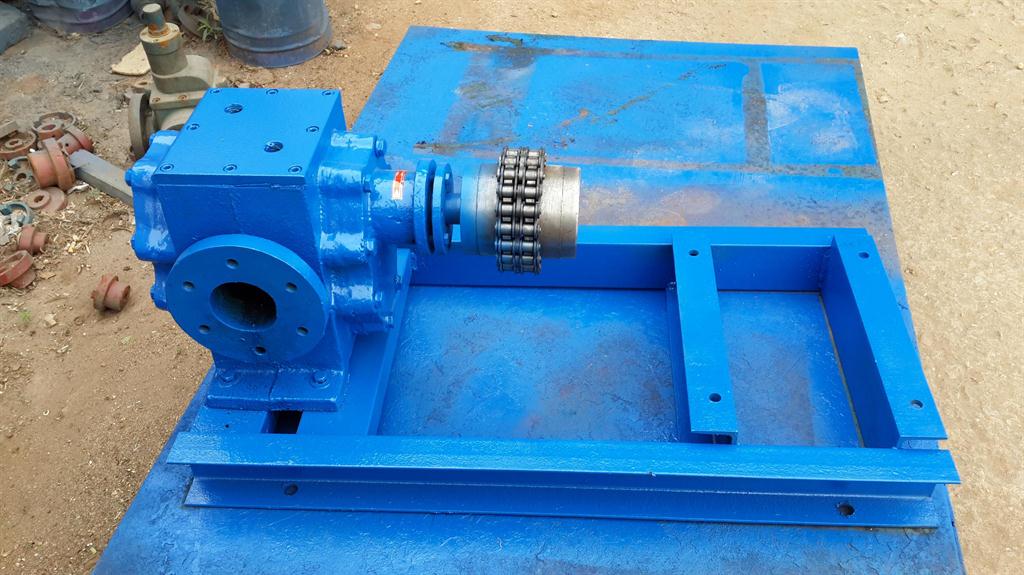

根據客戶不同工況要求訂做各種瀝青齒輪油泵有普通材質和鑄鋼材質瀝青齒輪油泵及不銹鋼材質瀝青齒輪油泵，瀝青齒輪油泵全部采用一體式無泄露全保溫夾套結構，可以根據現場自身前提分別可以采用導熱油、蒸汽、熱水等熱媒介質對瀝青齒輪油泵進行保溫；瀝青齒輪油泵主要采用低噪音圓弧齒輪型、直齒輪高壓型三種齒輪結構形式。合用于輸送各種不含固體顆粒、溫度不高于350℃的重油、瀝青、膠類、樹脂、洗滌劑等各類在常溫下有凝固性及高寒地區室外安裝和工藝過程中要求保溫的場合高粘度介質。 我公司出產的保溫瀝青齒輪油泵采用雙圓弧點嚙合、直齒輪嚙合傳動。足夠的齒寬可實現多齒嚙合，且每對齒均有兩個嚙合點，嚙合點處曲率半徑很大。



 因此，多點嚙合的雙圓弧齒輪具有很高的接觸強度，傳動平穩，噪音小。承載跑合后逐漸使點接觸變成線接觸，摒棄了漸開線齒輪理論上的線接觸對制造安裝誤差性，防止載荷集中，進步了承載能力。雙圓弧齒根部較強，彎曲強度高。點嚙合不存在漸開線齒輪各嚙合點具有的不同滑動速度，進步了保溫瀝青齒輪油泵傳動效率和使用壽命。為了進步容積效率，各處密封嚴密?；剞D(zhuǎn)動態密封采用特殊填料，高溫下耐磨損，密封效果好。瀝青齒輪油泵泵體下部設置導熱油儲存和活動空間，對瀝青加熱，保證輸送介質—瀝青始終處在泵吸溫度之上，便于輸送。本瀝青齒輪油泵每種規格都有兩種結構形式：電念頭通過聯軸節直接與主動泵軸聯接（直聯式），采用六級電念頭；電念頭通過一對減速皮帶輪與主動泵軸聯接（皮聯式），有用四級電念頭。RCB保溫瀝青齒輪油泵專門針對筑路行業的瀝青攪拌系統而設計，保溫瀝青齒輪油泵配套瀝青攪拌設備用于輸送高溫瀝青。來完成筑路行業整個行業的瀝青配料、拌料過程。噪音低、效率高、無泄漏。 本保溫瀝青齒輪油泵應用于瀝青混合料攪拌設備中液態瀝青輸送和噴灑工作中，也是瀝青廠（站）瀝青輸送、罐裝、卸料、噴灑的理想設備，也可供其它高粘度介質使用。
