離心油泵的形式及結構
按吸入方式
單吸泵液體從一側流入葉輪，存在軸向力
雙吸泵液體從兩側流入葉輪，不存在軸向力，泵的流量幾乎比單吸泵增加一倍
按級數
單級泵泵軸上只有一個葉輪
多級泵同一根泵軸上裝兩個或多個葉輪，液體依次流過每級葉輪，級數越多，揚程越高
按泵軸方位
臥式泵軸水平放置
立式泵軸垂直于水平面



按殼體型式
分段式泵殼體按與軸垂直的平面部分，節段與節段之間用長螺栓連接
中開式泵殼體在通過軸心線的平面上剖分
蝸殼泵裝有螺旋形壓水室的離心泵，如常用的端吸式懸臂離心泵
透平式泵裝有導葉式壓水室的離心泵
特殊結構
管道泵作為管路一部分，安裝時無需改變管路
潛水泵和電動機制成一體浸入水中
液下泵泵體浸入液體中
屏蔽泵葉輪與電動機轉子聯為一體，并在同一個密封殼體內，不需采用密封結構，屬于無泄漏泵
磁力泵除進、出口外，泵體全封閉，泵與電動機的聯結采用磁鋼互吸而驅動

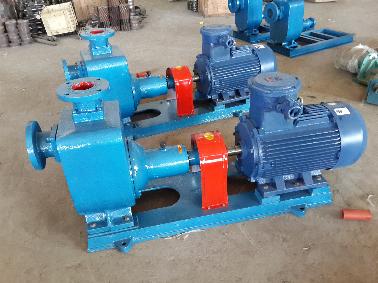

自吸式泵，泵啟動時無需灌液
高速泵由增速箱使泵軸轉速增加，一般轉速可達10000r/min以上，也可稱部分流泵或切線增壓泵
立式筒型泵進出口接管在上部同一高度上，有內、外兩層殼體，內殼體由轉子、導葉等組成，外殼體為進口導流通道，液體從下部吸入。
ISG生活給水泵,生活用泵，小區水泵，生活給排水設備，根據 鴻海IS、IR型離心泵性能參數和立式泵的獨特結構組合設計，并嚴格按照 ISO2858 要求進行設計制造，采用國內優質水力模型進行設計而成,是最理想的新一代臥式泵產品。該產品一律采用硬質合金機械密封。 應用范圍： ISW 型泵適用于工業和城市給排水，如高層建筑增壓送水,園林噴灌，消防增壓,遠距離輸送，暖通制冷循環、浴室等增壓及設備配套,使用溫度不超過85℃。ISWR 型泵廣泛適用于：冶金、化工、紡織、造紙、以及賓飯館店等鍋爐熱源水增壓、輸送、及城市采暖系統,SGWR型使用溫度不超過120℃。
