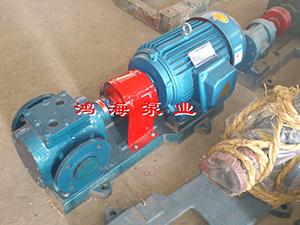

外嚙合雙齒輪泵的結構。一對相互嚙合的齒輪和泵缸把吸入腔和排出腔隔開。齒輪轉動時，吸入腔側輪齒相互脫開處的齒間容積逐漸增大，壓力降低，液體在壓差作用下進入齒間。隨著齒輪的轉動，一個個齒間的液體被帶至排出腔。這時排出腔側輪齒嚙合處的齒間容積逐漸縮小，而將液體排出。齒輪泵適用于輸送不含固體顆粒、無腐蝕性、粘度范圍較大的潤滑性液體。泵的流量可至300米3/時，壓力可達3×107帕。它通常用作液壓泵和輸送各類油品。齒輪泵結構簡單緊湊,制造容易,維護方便，有自吸能力，但流量、壓力脈動較大且噪聲大。齒輪泵必須配帶安全閥，以防止由于某種原因如排出管堵塞使泵的出口壓力超過容許值而損壞泵或原動機
一、工作原理：
二、運行維護：
　?。?）啟動前檢查全部管路法蘭，接頭的密封性。
　?。?）盤動聯軸器，無摩擦及碰撞聲音。
　　（3）首次啟動應向泵內注入輸送液體。
　　（4）啟動前應全開吸入和排出管路中的閥門，嚴禁閉閥啟動。
　　（5）驗證電機轉動方向后，啟動電機。
三、故障及維修方法:
　?。?）故障現象：泵不能排料
　　故障原因：a、旋轉方向相反；b、吸入或排出閥關閉； c、入口無料或壓力過低； d、粘度過高，泵無法咬料
　　對策： a、確認旋轉方向； b、確認閥門是否關閉； c、檢查閥門和壓力表； d、檢查液體粘度，以低速運轉時按轉速比例的流量是否出現，若有流量，則流入不足、
　?。?）故障現象：泵流量不足
　　故障原因：a、吸入或排出閥關閉； b、入口壓力低； c、出口管線堵塞； d、填料箱泄漏；e、轉速過低
